一、产品介绍

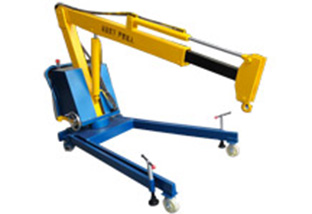

TD-500、1000、2000系列半电动液压旋转吊车是我厂引进国外技术，继手动液压旋转吊车系列之后，研制开发了手电两用液压旋转吊车，它克服了手动旋转移动重物但不能电动升降的缺点，具有电动升降，吊臂电动伸缩等功能。本机具有结构合理，操作方便，工作安全可靠等特点，大大节省了人力。

二、用途

本产品广泛用于工厂、车间、仓库、码头、车站等处。货物装卸、搬运和堆垛、配合托盘货箱实行工厂的单元化运输，可大大地减轻工人的劳动强度，提高工效和工作的安全性。

三、结构及工作原理

TD型手动液压旋转吊车由底座、立柱、吊臂、高式千斤顶、油泵、涡轮蜗杆箱、可活动脚等部分组成。调节吊臂长度，可吊起不同重量的物体。在起吊前需将活动脚放在一定的位置，以保证安全。

四、主要技术参数

型号：TD-1T  TD-2T   起升能力：1-2T     起重高度：2.7m    旋转角度：±90°      吊臂长度：2000mm    伸展长度：600mm

五、操作说明：使用吊车前必须仔细阅读产品说明书，安全操作规程，请忽违章操作。

1、使用前必须检查液压、电器系统是否正常。

2、起吊重物前必须打开支撑腿，保持吊车平衡，方可通电操作。

3、操作过程，由手动换向阀操作上升、下降、伸、缩等功能（根据标签上的提示），旋转方式：手动操作方向盘，可任意旋转位置。

4、结束：缩入小臂，吊臂下降后，切断电源，收回支腿。

六、使用注意事项

1、使用时，吊车应在坚固无障碍的水平地面上作业，严禁超负荷起吊，起重物时，吊臂下严禁站人。

2、带荷短距离移动时，须保持吊车平稳，缓慢行走重物因惯性摇摆不定时，应扶持而行，以防重心失稳。

3、液压油每半年更换一次（使用32#机械油），定期检查液压部分的密封是否渗油，如有渗油，要及时更换密封件，经常检查活动脚等肖件，不得有松动和脱落趋势，各接头行走轮部位经常注润滑油。
